Stahltragwerke: Eurocodes lösen nationale Baubestimmungen ab
Ausführungsklassen EXC1 bis EXC4 nach EN 1090-2 bestimmen Anforderungen für Hersteller und Produkte

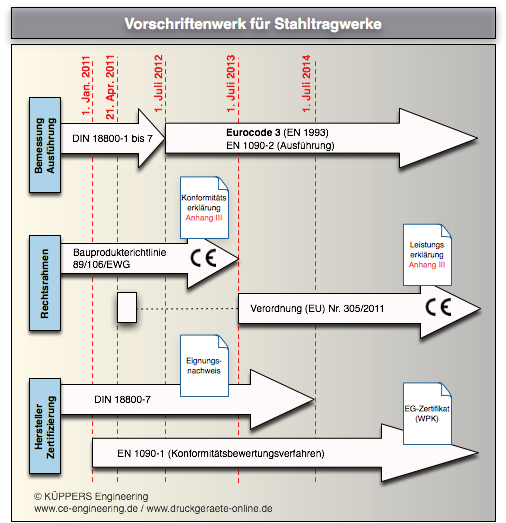

Die Europäische Bemessungsnormen der Reihe DIN EN 1990 bis 1999 (Eurocodes) einschließlich ihrer nationalen Anhänge werden vermutlich zum 1.7.2012 bauaufsichtlich eingeführt bzw. als technische Baustimmungen bekanntgemacht. Das Deutsche Institut für Bautechnik (DIBt) hat die Muster-Liste (Änderung Dezember 2011) der Technischen Baubestimmungen zur Notifizierung nach der Richtlinie 98/34/EG bei der EU-Kommission eingereicht. Entsprechend den Bestimmungen dieser Richtlinie können die Kommission und die anderen Mitgliedstaaten ausführliche Stellungnahmen oder Bemerkungen zum übermittelten Vorschriftenentwurf abgeben; die Frist dafür läuft am 16.03.2012 ab. Die Abgabe einer ausführlichen Stellungnahme hat eine 3-monatige Verlängerung der Stillhaltefrist zur Folge. Die Abgabe einer Bemerkung zieht keine Fristverlängerung nach sich.
Das DIBt geht davon aus, dass ausführliche Stellungnahmen abgegeben werden. Dementsprechend darf die Muster-Liste frühestens am 17.06.2012 von den Ländern umgesetzt werden, sofern vom DIBt in der Zwischenzeit nichts Gegenteiliges mitgeteilt wird.
Im Vorwort der Muster-Liste werden u. a. folgende zusätzliche Hinweise gegeben:
- Wird in Technischen Baubestimmungen, die noch nicht an die Eurocodes angepasst sind, auf nationale Normen verwiesen, dürfen anstelle dieser die in der Liste enthaltenen Eurocodes in Verbindung mit ihren Nationalen Anhängen angewendet werden
- Dabei ist Folgendes zu beachten:
Beim Nachweis des Gesamttragwerks nach den in der Liste enthaltenen Eurocodes ist die Bemessung einzelner Bauteile nach den noch nicht an die Eurocodes angepassten nationalen Normen nur zulässig, wenn diese einzelnen Bauteile innerhalb des Tragwerkes Teiltragwerke bilden und die Schnittgrößen und Verformungen am Übergang vom Teiltragwerk zum Gesamttragwerk entsprechend der jeweiligen Norm berücksichtigt wurden. Gleiches gilt auch für den Fall, dass das Gesamttragwerk nach nationalen Normen bemessen wird und Teiltragwerke nach den Eurocodes. Vorgenanntes gilt auch für Typenprüfungen und allgemeine bauaufsichtliche Zulassungen, die auf nationale technische Regeln, Bezug nehmen. Für das von diesen Regeln betroffene Bauteil erfolgt die Bemessung nach den in der Typenprüfung oder Zulassung in Bezug genommenen technischen Regeln und die Nachweise des übrigen Tragwerks (Grenzzustände der Tragfähigkeit und der Gebrauchstauglichkeit) nach den in der Liste enthaltenen Technischen Baubestimmungen. Sofern die Nationalen Anhänge "NCI" (en: non-contradictory complementary information) enthalten, sind diese Bestandteil der Technischen Baubestimmungen und damit zu beachten.
Eurocode 3
Die Eurocodes sind ein europäisches Regegelwerk und bilden die Grundlage für Planung, Bemessung und Ausführung von Ingenieurbauwerken. Die Eurocodes sind untergliedert in 58 Teile der Reihe DIN EN 1990 bis DIN EN 1999 (sowie die entsprechenden nationalen Anhänge):
Die Eurocodes sind eine Reihe von 10 europäischen Normen von denen jede aus einzelnen Teilen besteht:
- EN 1990 (Eurocode): Grundlagen der Tragwerkplanung EN 1991 (Eurocode 1): Einwirkungen auf Tragwerke
- EN 1992 (Eurocode 2): Bemessung und Konstruktion von Stahlbetonbauten
- EN 1993 (Eurocode 3): Bemessung und Konstruktion von Stahlbauten
- EN 1994 (Eurocode 4): Bemessung und Konstruktion von Verbundskonstruktionen aus Stahl und Beton
- EN 1995 (Eurocode 5): Bemessung und Konstruktion von Holzbauwerken
- EN 1996 (Eurocode 6): Bemessung und Konstruktion von Mauerwerksbauten
- EN 1997 (Eurocode 7): Entwurf, Berechnung und Bemessung in der Geotechnik
- EN 1998 (Eurocode 8): Auslegung von Bauwerken gegen Erdbeben
- EN 1999 (Eurocode 9): Bemessung und Konstruktion von Aluminiumbauten
Nationale Anhänge
Damit die spezifischen Unterschiede zwischen den Mitgliedsstaaten bezüglich der geographischen und klimatischen Eigenheiten sowie der Traditionen des Bauwesen, erlauben die Eurocodes eine nationale Auswahl in Form von „National determinierten Parametern“ (NDP). Jeder Mitgliedsstaat darf seine eigene Auswahl für diese NDP in einem sog. Nationalanhang festlegen. Dieser Nationalanhang ist also als eine Ergänzung des aktuellen Eurocode-Dokumentes anzusehen. Für jeden NDP stellen die EN Eurocodes empfohlene Werte und Verfahren zur Verfügung; den Mitgliedsstaaten wird allerdings nage gelegt, nicht allzu sehr von diesen empfohlenen Werten abzuweichen. Ein Nationalanhang ist nicht erforderlich, falls ein EN Eurocode-Teil keine zugelassenen Auswahlmöglichkeiten für NDP enthält, oder für den Mitgliedsstaat nicht relevant ist (z.B. Erdbeben). Zusammenfassend bedeutet es, dass die Eurocodes durch das staatliche Normeninstitut zusammen mit den Nationalanhängen veröffentlicht werden. Die Artikel, für die eine nationale Wahl zulässig ist, werden im Vorwort jedes Eurocode-Teils angegeben.
Ausführungsklassen
Für die Ausführung von Stahltragwerken ist DIN EN 1090-2:2008-12 "Ausführung von Stahltragwerken und Aluminiumtragwerken – Teil 2: Technische Regeln für die Ausführung von Stahltragwerken" anzuwenden. Danach sind die Bauwerke, Tragwerke bzw. Bauteile den Ausführungsklassen EXC1 bis EXC4 gemäß der DIN EN 1090-2, Abschnitt 4.1.2 zuzuordnen.
Die Herstellung von Bauteilen aus Stahl in den genannten Ausführungsklassen darf nur durch solche Hersteller erfolgen, deren werkseigene Produktionskontrolle durch eine notifizierte Stelle entsprechend DIN EN 1090-1:2010-07 zertifiziert ist.
