DGRL Diagramm 1
- Kategoriebestimmung -
Behälter
Gemäß der Definition ist ein Behälter „ein geschlossenes Bauteil, das zur Aufnahme von unter Druck stehenden Fluiden ausgelegt und gebaut ist, einschließlich der direkt angebrachten Teile bis hin zur Vorrichtung für den Anschluss an andere Geräte; ein Behälter kann mehrere Druckräume aufweisen.„
Setzt sich ein Behälter aus mehreren Kammern z. B. bei einem Wärmetauscher zusammen, so wird der Behälter in die höchste Kategorie der einzelnen Kammern eingestuft.
Gas
Gase, verflüssigte Gase, unter Druck gelöste Gase, Dämpfe und diejenigen Flüssigkeiten, deren Dampfdruck bei der zulässigen maximalen Temperatur um mehr als 0,5 bar über dem normalen Atmosphärendruck (1 013 mbar) liegt.
Gase können als reine Phase als auch als Gemische auftreten. Sie können auch eine Suspension von festen Stoffen enthalten.
Flüssigkeit
Flüssigkeiten, deren Dampfdruck bei der zulässigen maximalen Temperatur um höchstens 0,5 bar über dem normalen Atmosphärendruck (1 013 mbar) liegt.
Fluidgruppe 1 (gefährlich)
Fluidgruppe 1 sind alle in Artikel 13 der DGRL genannten Stoffen und Gemische, die gemäß der Verordnung (EG) Nr. 1272/2008 (CLP-Verordnung) bestimmte Gefährlichkeitsmerkmale haben und deshalb als gefährlich eingestuft sind.
Außerdem umfasst Fluidgruppe 1 Stoffe und Gemische, deren maximal zulässige Temperatur TS über dem Flammpunkt des Fluid liegt.
Befinden sich unterschiedliche Fluide in einer Kammer, so erfolgt die Einstufung nach jenem Fluid, welches die höchste Kategorie fordert.
Fluidgruppe 2
Fluidgruppe 2 sind alle Stoffe und Gemische, die nicht der Fluidgruppe 1 zugehören.
Befinden sich unterschiedliche Fluide in einer Kammer, so erfolgt die Einstufung nach jenem Fluid, welches die höchste Kategorie fordert.

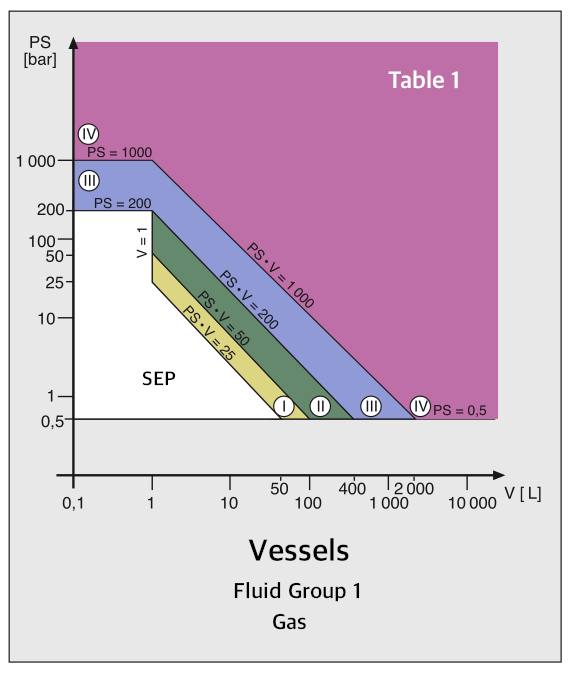

Diagramm 1
Behälter
Gas
Fluidgruppe 1
Das DGRL Diagramm 1 ist eins von insgesamt 9 Diagrammen gemäß Anhang II der DGRL. Es enthält Abgrenzungskurven für die Einstufung der Druckgeräte nach zunehmenden Gefahrenpotential in die Kategorien I bis IV.
Maßgebend für die Einstufung von unbefeuerten Druckbehältern sind
- ihr maximal zulässiger Druck PS [bar]
- dass für sie maßgebliche Volumen [ L ]
- die Gruppe der Fluide, für die sie bestimmt sind.
Setzt sich ein Behälter aus mehreren Kammern z. B. bei einem Wärmetauscher zusammen, so wird der Behälter in die höchste Kategorie der einzelnen Kammern eingestuft.
Befinden sich unterschiedliche Fluide in einer Kammer, so erfolgt die Einstufung nach jenem Fluid, welches die höchste Kategorie fordert.
Die römischen Ziffern in dem Diagramm entsprechen die Druckgeräte Kategorien.
Mit den Abgrenzungskurven in dem nachstehenden Diagramm wird der Höchstwert für jede Kategorie angegeben.
Ausnahme
Als Ausnahme hiervon sind Behälter, die für ein instabiles Gas bestimmt sind und nach Diagramm 1 unter die Kategorie I oder II fallen, in die Kategorie III einzustufen.
