Rohrleitungen werden gemäß Anhang II der Druckgeräterichtlinie nach steigendem Gefahrenpotenzial in Kategorien eingestuft. Die Kategorie wird nach dem unten aufgeführten Verfahren bestimmt. Die ermittelte Kategorie legt die zulässigen Konformitätsbewertungsverfahren fest.
Rohrleitungen mit nur geringem Risiko werden keiner Kategorie zugeordnet. Für sie gilt die gute Ingenieurpraxis (SEP) nach Artikel 3 Absatz 4 der DGRL.
siehe Fachbeitrag: Was bedeutet „Gute Ingenieurpraxis (SEP)“ gemäß Druckgeräterichtlinie?
Definition von Rohrleitungen
Rohrleitungen zur Durchleitung von Fluiden bestimmte Leitungsbauteile, die für den Einbau in ein Drucksystem miteinander verbunden sind; zu Rohrleitungen zählen insbesondere Rohre oder Rohrsysteme, Rohrformteile, Ausrüstungsteile, Ausdehnungsstücke, Schlauchleitungen oder gegebenenfalls andere druckhaltende Teile; Wärmetauscher aus Rohren zum Kühlen oder Erhitzen von Luft sind Rohrleitungen gleichgestellt;
Verfahren zur Bestimmung der Kategorie von Rohrleitungen
Die Rohrleitungen werden auf der Grundlage folgender Kriterien klassifiziert:
- Art des Fluids (Gas oder Flüssigkeit)
- die Fluidgruppe, für die sie vorgesehen sind.
- ihren maximal zulässigen Druck PS [bar],
- ihre Nennweite DN1;
1 Bei nicht kreisförmigen Rohrleitungen muss anhand des vorhandenen Querschnitts ein Vergleichsdurchmesser ermittelt werden. Dieser Vergleichsdurchmesser ist als Grundlage für die Klassifizierung heranzuziehen.
Anmerkung 1:
Unbeheizte Rohrleitungen für überhitztes Wasser (Temperatur > 110 °C) sind in Diagramm 7 aufgeführt.
Anmerkung 2:
Wärmetauscher, die aus geraden oder gebogenen Rohren bestehen, die durch gemeinsame, ebenfalls aus Rohren gefertigte ringförmige Sammler verbunden sein können, werden als Rohrleitungen klassifiziert, jedoch nur, wenn die folgenden Bedingungen erfüllt sind:
– Luft ist das Sekundärmedium,
– sie werden in Kälteanlagen, in Klimaanlagen oder
– in Wärmepumpen eingesetzt,
– die rohrleitungstechnischen Aspekte überwiegen.
Anmerkung 3:
Halbrohrschlangen oder ähnliche „Mantelkonstruktionen“, die einen Behälter erwärmen oder kühlen, sowie Rohrschlangen, die sich im Inneren eines Behälters befinden, um dessen Inhalt zu erwärmen oder zu kühlen, sind als Behälter einzustufen.
Anmerkung 4:
Handelt es sich bei einer „Rohrleitung“ um Rohre mit unterschiedlichen Nennweiten (DN), so ist die größte für dieses Druckgerät verwendete Nennweite (DN) die Grundlage für die Einstufung. Der Begriff „Rohrleitung“ im obigen Sinne bezeichnet ein Druckgerät und keine „Baugruppe“.
Anmerkung 5:
Wärmetauscher, die aus Rohren zum Kühlen oder Erwärmen von Luft bestehen, gelten als Rohrleitungen.

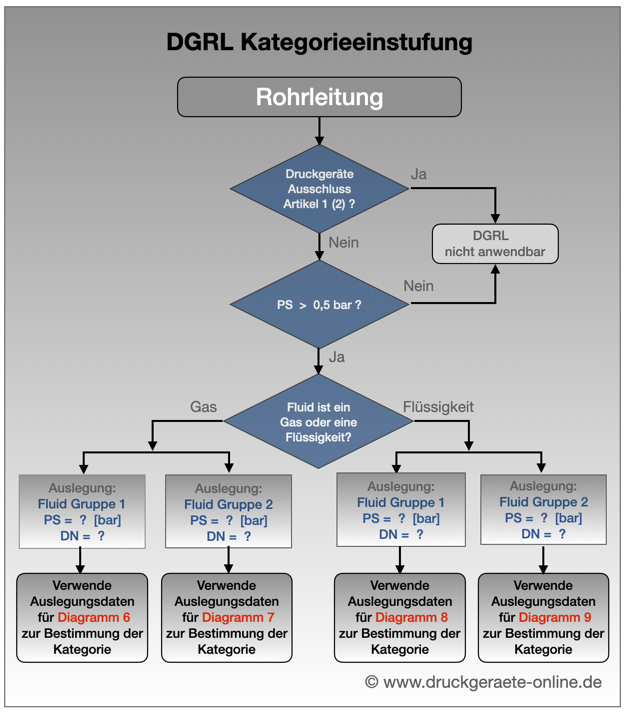

Ablaufdiagramm zur Kategorieeinstufung
Was sind Fluidgruppen?
Fluidgruppe 1: Besteht aus Stoffen und Gemischen, die als gefährlich eingestuft sind.
Fluidgruppe 2: Fluide, die nicht unter Fluidgruppe 1 fallen.
Erfahren Sie mehr über die Einstufung von Fluide in die beiden Fluidgruppen
